吊扇典型结构

吊扇的典型结构介绍

在“吊扇的分类”中，我们介绍了吊扇根据不同的分类方法，有不同的类型，本篇我们分解一下最典型，也最常见的家用装饰吊扇的结构，对吊扇的基本结构做一个简单的介绍。

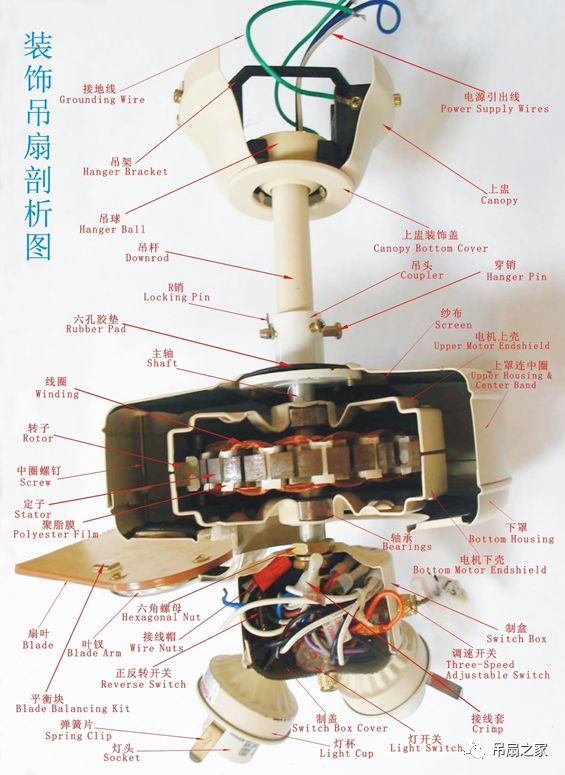

以下是典型装饰吊扇的实物剖析图。

吊扇的结构主要分为几个部分：

吊架一般采用锌合金压铸件，这些年很多厂家开始使用铝合金压铸件，或者采用冲压薄钢板焊接件以降低成本。

吊球一般也是采用锌合金压铸件，也有采用铝合金压铸件或注塑件的。

吊杆基本上采用的无缝钢管。

电机(主轴)接头是连接吊杆和电机主轴的零件，一般采用铝合金压铸件。

驱动电机：交流电机和直流电机

      交流电机：传统吊扇基本上采用外转式交流电机(主轴不转动，电机外壳和转子旋转)，按电机转子直径分为153，172，188和212电机。不同直径电机可以搭配不同的转子（矽钢片）厚度以适应不同的负载。吊扇也有少数采用内转式交流电机，但是需要搭配飞轮（HUB），用于安装叶架/叶片，目前已经很少使用了。

      直流电机：近几年由于美国对吊扇的能效提出更高的要求，很多传统的交流电机驱动的吊扇很难达到美国能源部（DOE）的强制性的能效要求，不得不使用直流电机来驱动吊扇。直流电机驱动的吊扇的能效可以达到交流电机驱动的吊扇的能效的2倍或更高。但是直流电机需要采用专门的电机驱动器，对控制技术的要求更高，成本也会大幅增加。同时采用了更多的电子控制部件，产品失效的机率也会有所提高。

调速控制器，灯具开关和调光(控制)器

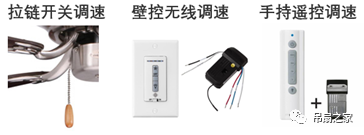

调速控制器：传统吊扇一般采用（拉链式开关+3速电容）调速，这种调速方式简单，速度档数较少，一般只有3速，风扇转速会随着电容在长期使用过程的容值衰减而降低。随着调速技术的发展，目前很多墙控/遥控吊扇采用TRIAC(可控硅)调速。

灯具开关：传统的灯具开关是最普通的ON/OFF开关，在灯具的底部。采用墙控/遥控开关后，灯具开关跟风扇开关集成在一块电路板上(上图调速控制器已经包含灯具开关和调光功能)。

调光控制器: 传统的灯具(白炽灯泡和卤素灯泡)的调光器一般采用调节电压的方式进行调光。这些年由于LED的技术不断发展，LED灯泡逐步全面替代白炽灯泡，卤素灯泡和节能灯泡，LED灯的调光器只能采用调整输入电流（恒压）方式进行调光。目前大部分吊扇调光器也是与调速器集成在一个控制器和遥控器上的。

叶架/转盘和扇叶

叶架/转盘：传统装饰吊扇的扇叶主要通过叶架或转盘与电机连接，叶架和转盘不仅是一个连接部件，同时也具有一定的装饰效果。叶架/转盘的材质主要有锌合金，铝合金和1.5-2.5mm的冲压成型钢板；很多现代风格的的吊扇与电机的连接方式更加多样，有的直接将扇叶安装在电机的外壳上，省去了叶架/转盘零件。

扇叶：扇叶是吊扇最主要的部件之一，扇叶的作用不仅是通过电机带动旋转产生流动的空气，而且具有非常重要的装饰作用。吊扇的扇叶有多种不同的材质：薄钢板，挤出成型铝，MDF(中密度纤维板)，胶合板/夹板，复合板(中间是MDF, 表面是实木皮)，实木，塑胶和其他（编织藤，自然葵叶等）。

灯具：灯具兼具照明和装饰双重功能，灯具主要有灯体，光源和灯罩3部分组成。

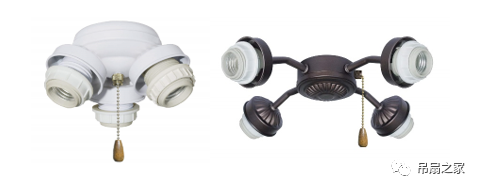

           灯体：灯体是连接灯具和吊扇，安装光源（灯泡或LED模组）和灯罩的部件。

光源：以往光源主要是白炽灯泡和卤素灯泡，节能灯泡，现在光源主要是LED灯泡和LED模组，LED灯带等。

灯罩：以往光源主要是白炽灯或卤素灯为主，由于温度过高，大部分灯罩只能采用玻璃材质。现在大部分使用LED光源后，灯罩的材质有了更多的选择，除了玻璃，还可以选用布艺，亚克力，PC，PVC和PP等，给风扇设计提供了更多的选择。

 装饰部件：基本的装饰部件有吊盅(Canopy), 风扇外罩，(电机主轴和吊杆)接头盖等；有的吊扇设计师还特意设计一些只具有装饰效果而没有实用功能的部件，给家居环境带来极具风格的装饰效果。

​以上对吊扇的结构做了一些基本的介绍，可能不同的厂家对不同的零部件有不同的叫法，请读者理解；而且吊扇设计多样，不断有新的创意、创新，无法进行全面介绍，亦请读者多多谅解。
